Flink基础介绍

2. Flink集群安装

Flink支持多种安装模式

  • local（本地）——单机模式，一般不使用
  • standalone——独立模式，Flink自带集群，开发测试环境使用
  • yarn——计算资源统一由Hadoop YARN管理，生产测试环境使用

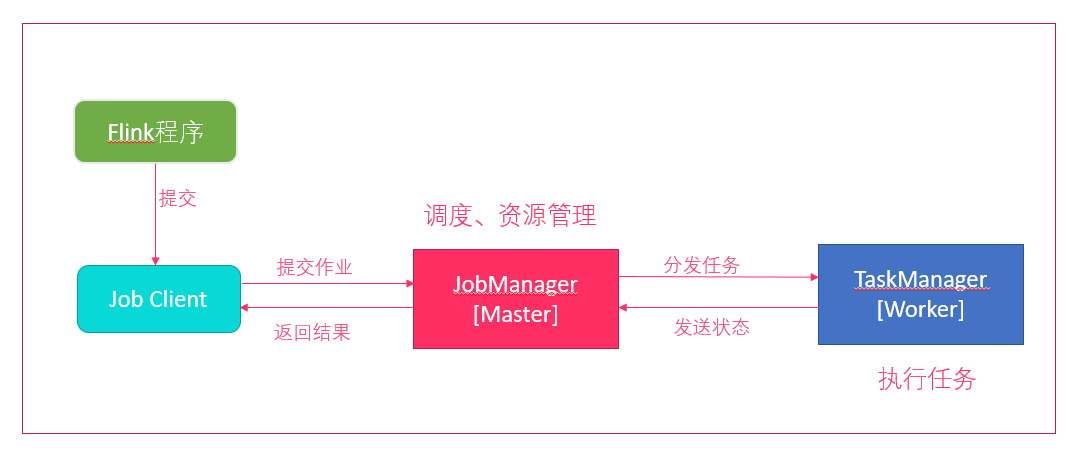

2.1. 伪分布环境部署

1559019398324

  • Flink程序需要提交给Job Client
  • Job Client将作业提交给Job Manager
  • Job Manager负责协调资源分配和作业执行。 资源分配完成后，任务将提交给相应的Task Manager
  • Task Manager启动一个线程以开始执行。Task Manager会向Job Manager报告状态更改。例如开始执行，正在进行或已完成。
  • 作业执行完成后，结果将发送回客户端（Job Client）

环境准备:

安装步骤：

  1. 上传压缩包

  2. 解压

    tar -zxvf flink-1.6.1-bin-hadoop27-scala_2.11.tgz -C /export/servers/

  1. 启动

    cd /export/servers/flink-1.6.1
./bin/start-cluster.sh

使用JPS可以查看到下面两个进程

  • TaskManagerRunner

  • StandaloneSessionClusterEntrypoint

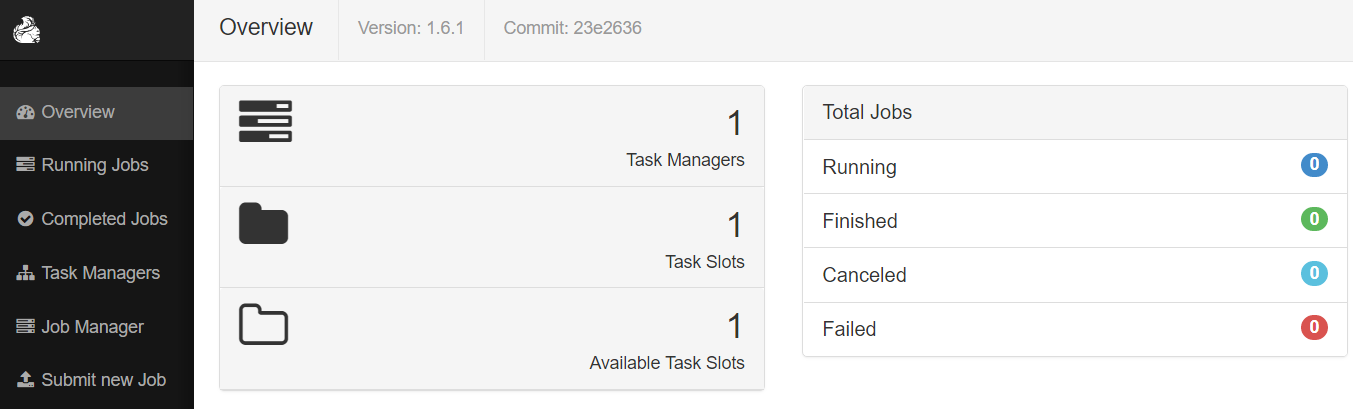

  1. 访问web界面

    http://node01:8081

    1559003391902

    slot在flink里面可以认为是资源组，Flink是通过将任务分成子任务并且将这些子任务分配到slot来并行执行程序。

  2. 运行测试任务

    bin/flink run /export/servers/flink-1.6.1/examples/batch/WordCount.jar --input /export/servers/zookeeper-3.4.9/zookeeper.out --output /export/servers/flink_data

    控制台输出:

    Starting execution of program

    Program execution finished

    Job with JobID bb53dc79d510202e8abd95094791a32b has finished.

    Job Runtime: 9539 ms

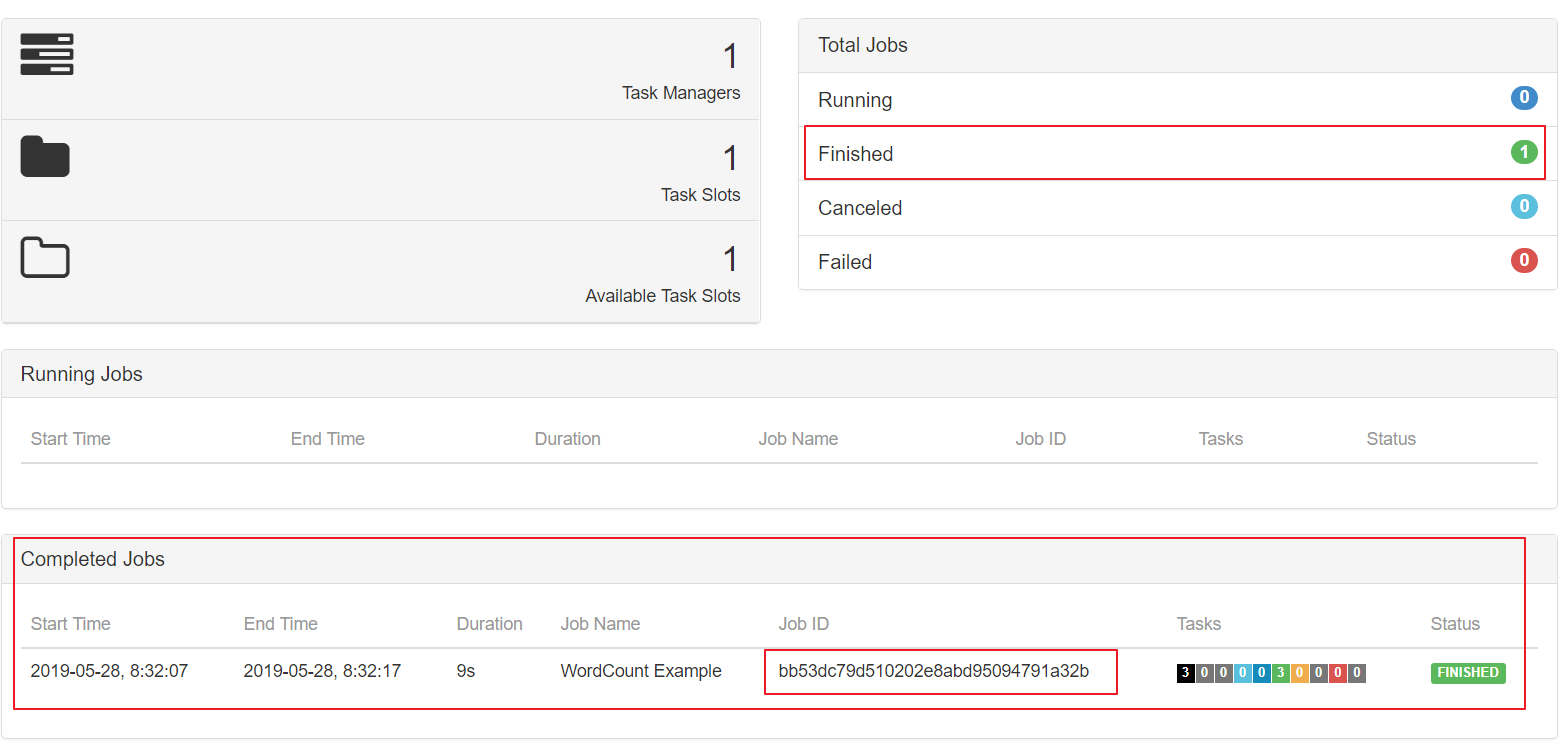

观察WebUI

1559003642619

2.2. Standalone模式集群安装部署

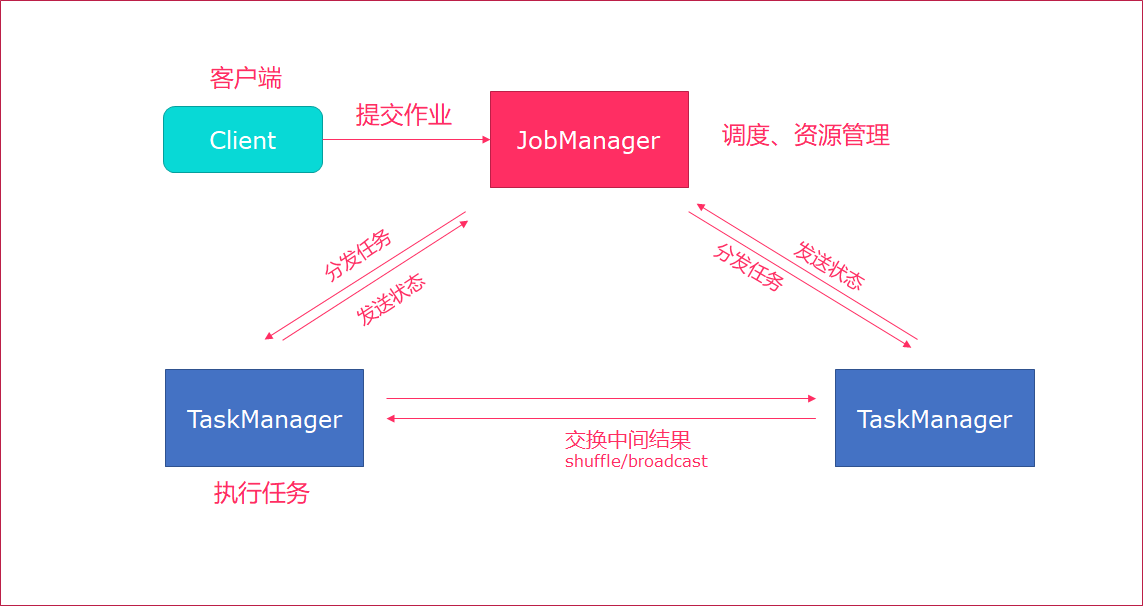

Standalone集群架构

1554262703812

  • client客户端提交任务给JobManager
  • JobManager负责Flink集群计算资源管理，并分发任务给TaskManager执行
  • TaskManager定期向JobManager汇报状态

环境准备:

  • 服务器: node01(Master + Slave)
  • 服务器: node02(Slave)
  • 服务器: node03(Slave)

安装步骤:

  1. 上传flink压缩包到指定目录

  2. 解压缩flink到/export/servers目录

    tar -xvzf flink-1.6.1-bin-hadoop27-scala_2.11.tgz -C /export/servers/

  1. 使用vi修改conf/flink-conf.yaml

    # jobManager 的IP地址
jobmanager.rpc.address: node01

# JobManager 的端口号
jobmanager.rpc.port: 6123

# JobManager JVM heap 内存大小
jobmanager.heap.size: 1024

# TaskManager JVM heap 内存大小
taskmanager.heap.size: 1024

# 每个 TaskManager 提供的任务 slots 数量大小
taskmanager.numberOfTaskSlots: 2

#是否进行预分配内存，默认不进行预分配，这样在我们不使用flink集群时候不会占用集群资源
taskmanager.memory.preallocate: false

# 程序默认并行计算的个数
parallelism.default: 1

#JobManager的Web界面的端口（默认：8081）
jobmanager.web.port: 8081

#配置每个taskmanager生成的临时文件目录（选配）
taskmanager.tmp.dirs: /export/servers/flink-1.6.1/tmp

slot和parallelism总结

taskmanager.numberOfTaskSlots:2

每一个taskmanager中的分配2个TaskSlot,3个taskmanager一共有6个TaskSlot

parallelism.default:1 运行程序默认的并行度为1，6个TaskSlot只用了1个，有5个空闲

  1. slot是静态的概念，是指taskmanager具有的并发执行能力
  2. parallelism是动态的概念，是指程序运行时实际使用的并发能力

  1. 使用vi修改slaves文件

    node01
node02
node03

  1. 使用vi修改/etc/profile系统环境变量配置文件，添加HADOOP_CONF_DIR目录

    export HADOOP_CONF_DIR=/export/servers/hadoop-2.7.5/etc/hadoop

  1. 分发/etc/profile到其他两个节点

    scp -r /etc/profile node02:/etc
scp -r /etc/profile node03:/etc

  1. 每个节点重新加载环境变量

    source /etc/profile

  1. 使用scp命令分发flink到其他节点

    scp -r /export/servers/flink-1.6.1/ node02:/export/servers/
scp -r /export/servers/flink-1.6.1/ node03:/export/servers/

  1. 启动Flink集群

    ./bin/start-cluster.sh

    启动/停止flink集群

    • 启动：./bin/start-cluster.sh

    • 停止：./bin/stop-cluster.sh

    启动/停止jobmanager 如果集群中的jobmanager进程挂了，执行下面命令启动

    • bin/jobmanager.sh start

    • bin/jobmanager.sh stop

    启动/停止taskmanager 添加新的taskmanager节点或者重启taskmanager节点

    • bin/taskmanager.sh start
    • bin/taskmanager.sh stop

  2. 启动HDFS集群

    cd /export/servers/hadoop-2.7.5/sbin
start-all.sh

  1. 在HDFS中创建/test/input目录

    hdfs dfs -mkdir -p /test/input

  1. 上传wordcount.txt文件到HDFS /test/input目录

    hdfs dfs -put /export/servers/flink-1.6.1/README.txt /test/input

  1. 并运行测试任务

    bin/flink run /export/servers/flink-1.6.1/examples/batch/WordCount.jar --input hdfs://node01:8020/test/input/README.txt --output hdfs://node01:8020/test/output2/result.txt

  1. 浏览Flink Web UI界面

    http://node01:8081

2.3. Standalone高可用HA模式

从上述架构图中，可发现JobManager存在单点故障，一旦JobManager出现意外，整个集群无法工作。所以，为了确保集群的高可用，需要搭建Flink的HA。

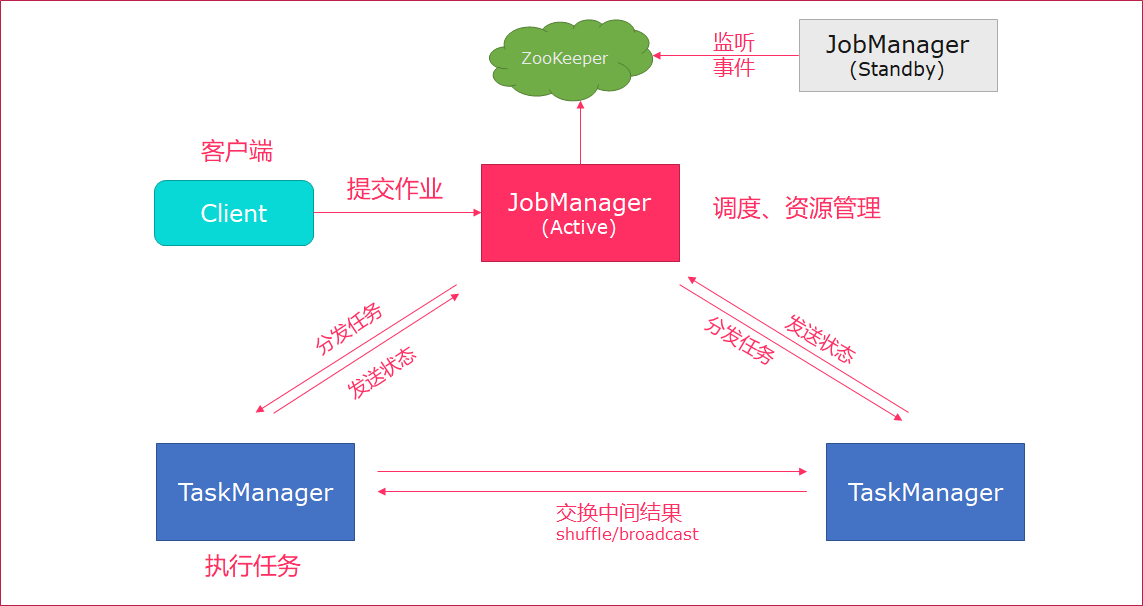

HA架构图

1554263176812

环境准备:

  • 服务器: node01(Master + Slave)
  • 服务器: node02(Master + Slave)
  • 服务器: node03(Slave)

安装步骤

  1. 在flink-conf.yaml中添加zookeeper配置

    #开启HA，使用文件系统作为快照存储
state.backend: filesystem
#启用检查点，可以将快照保存到HDFS
state.backend.fs.checkpointdir: hdfs://node01:8020/flink-checkpoints
#使用zookeeper搭建高可用
high-availability: zookeeper
# 存储JobManager的元数据到HDFS
high-availability.storageDir: hdfs://node01:8020/flink/ha/
high-availability.zookeeper.quorum: node01:2181,node02:2181,node03:2181

  1. 将配置过的HA的flink-conf.yaml分发到另外两个节点

    scp -r /export/servers/flink-1.6.1/conf/flink-conf.yaml node02:/export/servers/flink-1.6.1/conf/
scp -r /export/servers/flink-1.6.1/conf/flink-conf.yaml node03:/export/servers/flink-1.6.1/conf/

  1. 到节点2中修改flink-conf.yaml中的配置，将JobManager设置为自己节点的名称

    jobmanager.rpc.address: node02

  1. 在node01的masters配置文件中添加多个节点

    node01:8081
node02:8081

  1. 分发masters配置文件到另外两个节点

    scp /export/servers/flink-1.6.1/conf/masters node02:/export/servers/flink-1.6.1/conf/
scp /export/servers/flink-1.6.1/conf/masters node03:/export/servers/flink-1.6.1/conf/

  1. 启动zookeeper集群

  2. 启动HDFS集群

  3. 启动flink集群

  4. 分别查看两个节点的Flink Web UI

  5. kill掉一个节点，查看另外的一个节点的Web UI

注意事项

切记搭建HA，需要将第二个节点的jobmanager.rpc.address修改为node02

2.4. Yarn集群环境

在一个企业中，为了最大化的利用集群资源，一般都会在一个集群中同时运行多种类型的 Workload。因此 Flink 也支持在Yarn上面运行；flink on yarn的前提是：hdfs、yarn均启动

集群规划

JobManager: node01

WorkManager: node01 node02 node03

步骤

  1. 修改Hadoop的yarn-site.xml，添加该配置表示内存超过分配值，是否将任务杀掉。默认为true。

    运行Flink程序，很容易超过分配的内存。

    <property>
    <name>yarn.nodemanager.vmem-check-enabled</name>
    <value>false</value>
</property>

  2. 分发yarn-site.xml到其它服务器节点

    scp yarn-site.xml node02:$PWD
scp yarn-site.xml node03:$PWD

  1. 启动HDFS、YARN集群

    start-all.sh

2.5. yarn-session

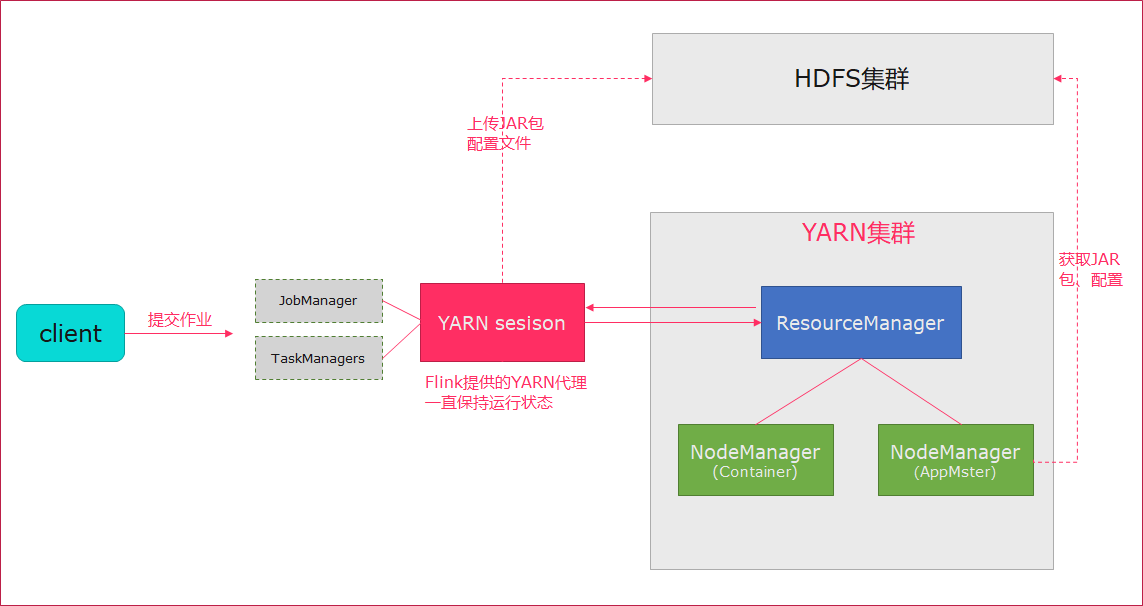

Flink运行在YARN上，可以使用yarn-session来快速提交作业到YARN集群。我们先来看下Flink On Yarn模式，Flink是如何和Yarn进行交互的。


  1. 上传jar包和配置文件到HDFS集群上

  2. 申请资源和请求AppMaster容器

  3. Yarn分配资源AppMaster容器，并启动JobManager

    JobManager和ApplicationMaster运行在同一个container上。
一旦他们被成功启动，AppMaster就知道JobManager的地址（AM它自己所在的机器）。
它就会为TaskManager生成一个新的Flink配置文件（他们就可以连接到JobManager）。
这个配置文件也被上传到HDFS上。
此外，AppMaster容器也提供了Flink的web服务接口。
YARN所分配的所有端口都是临时端口，这允许用户并行执行多个Flink

  4. 申请worker资源，启动TaskManager

1554266417459

yarn-session提供两种模式: 会话模式和分离模式

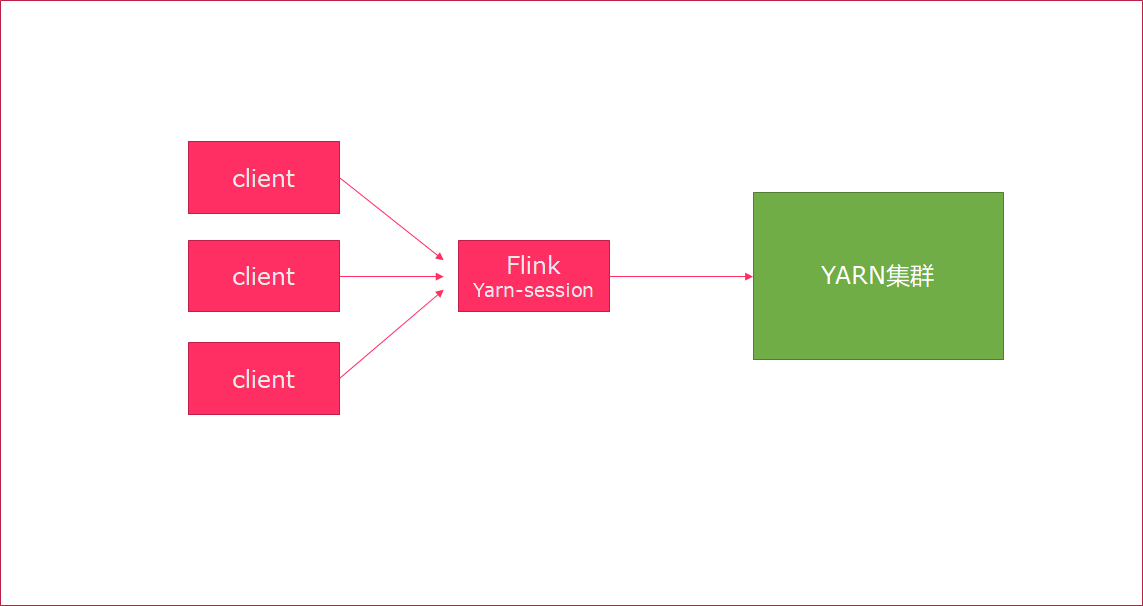

2.6. 会话模式

  • 使用Flink中的yarn-session（yarn客户端），会启动两个必要服务JobManager和TaskManager
  • 客户端通过yarn-session提交作业
  • yarn-session会一直启动，不停地接收客户端提交的作用
  • 有大量的小作业，适合使用这种方式

​ 1554266512841

使用步骤:

  1. 在flink目录启动yarn-session

    bin/yarn-session.sh -n 2 -tm 800 -s 1 -d

# -n 表示申请2个容器，
# -s 表示每个容器启动多少个slot
# -tm 表示每个TaskManager申请800M内存
# -d 表示以后台程序方式运行

yarn-session.sh脚本可以携带的参数:
   Required
     -n,--container <arg>               分配多少个yarn容器 (=taskmanager的数量)
   Optional
     -D <arg>                        动态属性
     -d,--detached                    独立运行 （以分离模式运行作业）
     -id,--applicationId <arg>            YARN集群上的任务id，附着到一个后台运行的yarn session中
     -j,--jar <arg>                      Path to Flink jar file
     -jm,--jobManagerMemory <arg>     JobManager的内存 [in MB]
     -m,--jobmanager <host:port>        指定需要连接的jobmanager(主节点)地址
                                    使用这个参数可以指定一个不同于配置文件中的jobmanager
     -n,--container <arg>               分配多少个yarn容器 (=taskmanager的数量)
     -nm,--name <arg>                 在YARN上为一个自定义的应用设置一个名字
     -q,--query                        显示yarn中可用的资源 (内存, cpu核数)
     -qu,--queue <arg>                 指定YARN队列
     -s,--slots <arg>                   每个TaskManager使用的slots数量
     -st,--streaming                   在流模式下启动Flink
     -tm,--taskManagerMemory <arg>    每个TaskManager的内存 [in MB]
     -z,--zookeeperNamespace <arg>     针对HA模式在zookeeper上创建NameSpace

  2. 使用flink提交任务

    bin/flink run examples/batch/WordCount.jar

  3. 如果程序运行完了，可以使用yarn application -kill application_id杀掉任务

    yarn application -kill application_1554377097889_0002

2.7. 分离模式

  • 直接提交任务给YARN
  • 大作业，适合使用这种方式

1554266519861

  1. 使用flink直接提交任务

    bin/flink run -m yarn-cluster -yn 2 ./examples/batch/WordCount.jar

# -m  jobmanager的地址
# -yn 表示TaskManager的个数

  2. 查看WEB UI
